当前位置：圆盘造球机类型，造球机结构特点及图片
圆盘造球机是很多工业生产线上常用到的一种造球，造粒设备，业内通常也称之为造粒机。因此，圆盘造球机也即为选矿、建材等方面所用到的圆盘造粒机。该设备比起其他类型的设备，具有操作简单，动力小，产量大，球体自然成型等特点，因此，非常方便操作与参数调节。

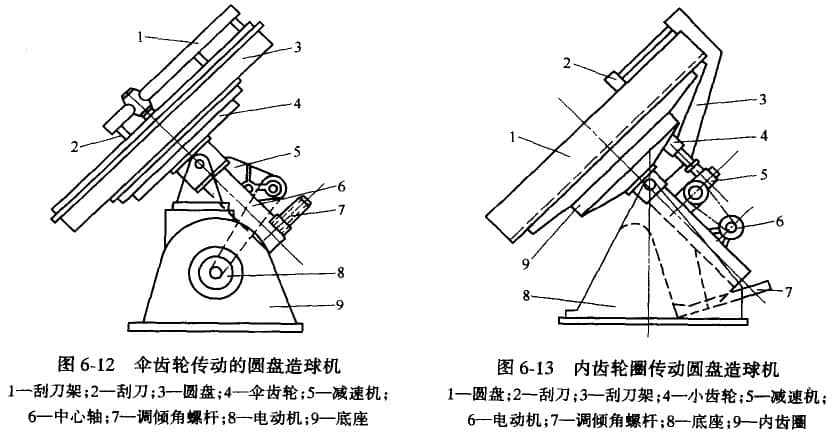

圆盘造球机是目前国内外广泛使用的造球没备，是主要的陶粒砂生产线设备之一。我国球团厂都采用这种设备，从结构上可分为伞齿轮传动的圆盘造球机和内齿轮圈传动的圆盘造球机。
伞齿轮传动的圆盘造球机主要由圆盘、刮刀、刮刀架、大伞齿轮、小圆锥齿轮、主轴、调倾角机构、减速机、电动机、三角皮带和底座等组成。造球机的转 速可通过改变皮带轮的直径来调整，圆盘的倾角可以通过螺杆调节。
圆盘造球机选出的生球粒度均匀，不需要筛分，没有循环负荷。采用固体燃料焙烧时，可在圆盘的边缘加一环形槽，就能向生球表面粘附固体燃料，不必另添 专门设备。圆盘造球机质量小。电耗少。操作方便，但是单机产量低。
内齿轮传动的圆盘造球机是在伞齿轮传动的圆盘造球机的基础上改进的。改造后的造球机主要结构为：圆盘连同带滚动轴承的内齿圈固定在支承架上，电动 机、减速机、刮刀架均安在支承架上，支承架安装在机座上，并与调整顿角的螺杆相连，当调节螺杆时，圆盘连同支承架一起改变角度。
内齿圈传动的圆盘造球机转速通常有三级(如5。5m造球机，转速有6。05、6。75、7。73r/min)。它是通过改变皮带轮的直径来实现的。
圆盘造球机的结构特点：
1、造球机全部为焊接结构，具有质量小、结构简单的特点。
2、圆盘采用内齿圈传动，整个圆盘由大型压力滚动轴承支托。因而运转平稳。
3、用球面蜗轮减速机进行减速传动，配合紧凑，圆盘底板焊有鱼鳞保护衬网。
4、操作方便，出球率高，生球质量好，对原料的适应性强。设备运转可靠，维修工作量小。
