砂石设备，沙石机械，破碎机械，碎石设备种类

　砂石设备，沙石机械，破碎机械，碎石设备种类

　　本节介绍的砂石设备，沙石机械，破碎机械，碎石设备种类主要是对于目前市面上主流的破碎机生产厂家生产的一些破碎设备，我们可以通过对设备名字和性能的认识，来达到能够自己选择合适的破碎机的基本目的。国内基本建设和国民经济的持续发展，我国的建设机械市场已经成为国际设备制造商关注的焦点，破碎机械行业也不例外，外资的进入，进一步加剧了市场的竞争程度，国内破碎机械企业要想在竞争的大潮中取得先机，其首要问题就是要提高现有破碎设备的质量和技术含量，尽快缩小与国外先进水平的差距，创造自己的品牌，争取市场主动，本文通过比较国内外碎石设备的差距来说明国内外碎石设备的机械现状。破碎机械通常可以分为6类，除了其中的锤式破碎机和辊式破碎机2类外，砂石场常见的破碎机械还有复摆颚式破碎机、圆锥式破碎机、反击式破碎机和立轴冲击式破碎机（冲击式制砂机）等4类。

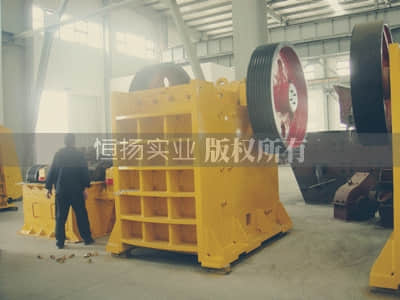

上图为公司制造的砂石设备的***道环节破碎，颚式破碎机

　　复摆颚式破碎机是砂石场的初级破碎设备。以下主要从3个方面来分析国内外产品差异。

　　（一）产品的品种规格

　　复摆颚式破碎机以进料口的长度和宽度来标定机器的规格，国内制造商基本上按行业标准制造约8种规格粗碎系列产品。国际上主要制造商的产品有更多的规格。例如：美卓集团的诺德伯格公司，有C、VB和重型3个系列合计22种规格；特雷克斯集团的锡达公司有28种规格；爱斯太克集团的先锋公司有15种规格。

　　我国目前主要缺少的是大规格品种：以进料口在750mmX1060mm以上为界。各制造商生产的大规格产品仅3-4种。而诺德伯格公司的C系列11种规格中大规格有9种，锡达公司也有9种。大规格品种齐全，使大型砂石场建设中合适的初破设备可以选择。

　　（二）产品的性能

　　复摆颚式破碎机的主要技术参数是处理能力和大允许进料尺寸。同一规格的复摆颚式破碎机由于设计不同，其大允许进料尺寸也不相同，我国参照采用原苏联标准，进料口宽度以固定齿板齿尖（齿底）与活动齿板齿底（齿尖）距离为计算标准，而国际上不少企业以固定齿板和活动齿板之间距离计算，由此，标明相同规格的产品，国内产品与国外企业的产品相比实际上往往小一个齿深的距离，大规格的破碎机齿深为60-100mm，因而国内产品的允许进料尺寸往往偏小50-80mm。

　　复摆颚式破碎机的排矿口可以调整，不同排矿口对应有不同的处理能力。因此，在比较处理能力时，应确定排矿口尺寸相同。例如，诺德伯格公司的C100型复摆颚式破碎机，在闭边排矿口设定（C、S、S）为125mm时，处理能力为265t/h，国内相应的PE750X1060型产品；处理能力为195t/h，约低25%。由此，在250X300t/h规模的砂石场生产线上，采用C100型作为初级破碎设备可以满足使用要求，而PE750X1060型就勉为其难了。

　　（三）产品的设计与制造工艺

　　近20年来，针对复摆颚式破碎机运动方法的四连杆机械设计理论有很大进展。例如：破碎腔的双向啮角，短肘板大摆角，减少传动角与偏心距等，国外公司所提供的产品往往已采用这些经过验证的先进设计理论来提高产品性能和使用可靠性。我国国内制造商由于种种原因采用先进设计理论甚少，其主流产品几乎都是20世纪70年代之前定型的产品，采用耐磨材料，（如高锰钢）和重要配套件（如调心滚子轴承）等国产基础件，使用寿命低于国际先进水平的同类产品。此外，主机厂的加工和装配工艺上多年来也较少有改变，例如轴承孔、轴承座的加工的装配工艺及机架的加工与装配等等。

　　二、圆锥式破碎机

　　圆锥式破碎机往往作为砂石场的二级和三级破碎设备。圆锥式破碎机以圆锥底圆直径尺寸作为规格的划分标准。常见为底部单缸和（外部）多缸2种型式。国内目前主流产品为弹簧圆锥式破碎机（即用弹簧来代替外部油缸），归属于多缸式。

　　（一）使用性能

　　圆锥式破碎机的性能主要体现在允许进料粒度、处理能力和排料粒度等3个方面。

　　目前，国内市场上的弹簧产品与国际上先进水平相比，性能上的差异主要有进料小、排料大、处理能力低和机器重等几个方面，这主要是设计理念落后造成的。

　　20世纪50年代，原苏联的西蒙斯式圆锥式破碎机技术进入我国，80年代我国又直接引进国钱60年代技术水平的西蒙斯弹簧圆锥机，至今虽经过不少改进，但主体结构基本上没有大的变化。因此，在腔形设计、动力学与运动学的设计等方面，运落后于国际先进水平。

　　（二）技术差距

　　设计上的落后主要表现在机构实现层压破碎原理（或称料层破碎）的程度上。20世纪50年代实验室试验证明，物料的单颗粒粉碎与多颗粒（形成料层）粉碎。其功耗和粉碎后的机械理尽可能实现层压破碎，因而可以摆脱完全依靠排矿口来控制出料粒级的情况，从而实现较大的进料粒度、较小的排料粒度和较大的处理能力。因此，设计的先进性在于尽可能为层压破碎创造条件，采用腔形设计和加大破碎力就是有效的措施。以主轴摆动速度和偏心距为例，不同发展阶段的3种圆锥式破碎机性能也不同。

　　目前，国内弹簧圆锥式破碎机均采用滑动轴承，而国际上至少已有4家主要的破碎机制造商（美国的JCI、锡达、Telsncith和英国的Pegson公司等）早在很多年之前就采用滚动轴承取代滑动轴承。滚动轴承允许比滑动轴承更高的运动速度，在同一工况条件下其处理能力超过国产设备30%以上。

　　三、反击式破碎机

　　以往中小型砂石场常采用细碎颚式破碎机作为二级破碎设备，目前，大中型砂石场以圆锥式破碎机为主。在一些特殊场合，例如要求矿石产品的颗粒状立方形特别严格（即针片状颗粒比较少）时，往往采用反击式破碎机作为二级或三级破碎设备，例如我国高等级公司建设的路面石料场普遍采用该类型的设备。在国外由于城市建设废弃物的钢筋混凝土再生十分普及，因此，采用反击式破碎机为主要设备十分常见。

　　反击式破碎机以转子的直径和有效长度作为规格划分标准，国内外典型产品的差距主要是产品设计和耐磨材料两个方面。

　　（一）产品设计

　　同一规格的反击式破碎机国内外产品的主机质量相似，然而，国产产品机壳质量小，转子的反击架质量大，而国内产品机壳和转子质量大，反击架质量较小。

　　由于转子的质量小，转动惯量小，拖动的电机功率也小，特别在破碎硬岩用希望获得小颗粒时的处理能力低。

　　此外，在反击式破碎机反击腔形设计，不同粒度需求时的反击板调整以及板锤的更换等方面，国内外产品在设计上的差别也十分明显。这些方面的不良设计，不仅影响产品品质，而且给使用、维修也带来诸多不便。

　　（二）耐磨材料

　　作为二级或三级破碎的反击式破碎机，在破碎硬物料时基主要抗磨零件板锤采用高铬铸铁制造，我国的高铬铸铁标准（抗磨白口铸铁标准）适用于小型零件。对大型零件（如几百千克的板锤）的质量控制标准不齐全，主机制造商并不制造耐磨材料，因此板锤等耐磨零件质量易失控。更何况不少铸件生产企业缺乏必要的质量控制条件，因此，同一工况条件下，国内外的易损件使用寿命往往相差1倍。

　　四、立轴冲击式破碎机（冲击式制沙机）

　　作为20世纪80年代发展起来的破碎机型，已在砂石场广泛应用，被用户公认为有效的砂石设备，通常直称为制砂机。

　　立轴冲击式破碎机（冲击式制砂机）以叶轮直径作为规格的划分标准，按叶轮形式分为开式和闭式。按外壳是否装有反击板可分为石打石和石打铁2种破碎方式，从而组合为4种基本形式。

　　从国际上来看，立轴冲击式破碎机（冲击式制砂机）的先进技术体现在3个方面：灵活的机械性能、***的耐磨材料和零件设计，有效的粉尘控制。对国内市场来讲，至少前两者是共同的。

　　内容标签：砂石设备，沙石机械，破碎机械，碎石设备种类。信息出处：http://www.yskuangji.com/，转载请注明出处。
