转筒烘干机

转筒烘干机也叫转筒干燥机，属于干燥设备、热处理设备。能加快物料的干燥速度，从而达到大生产量，提高生产效率。广泛用于水泥、矿山、建材、化工、粮食、复合肥生产等行业的物料烘干，为了控制烘干机的温度，在进出料装置上配置热电偶，通过温度表可显示烘干机进出料端的温度变化，为更好地控制筒体内的工作温度(一般350-380度)提供了依据。

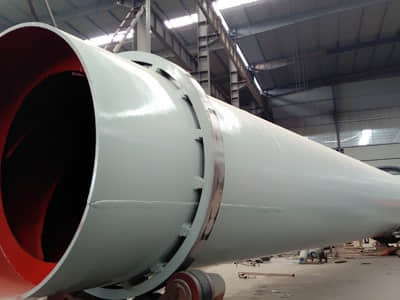

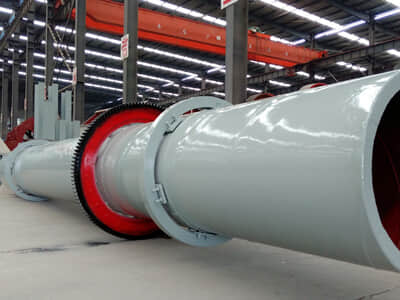

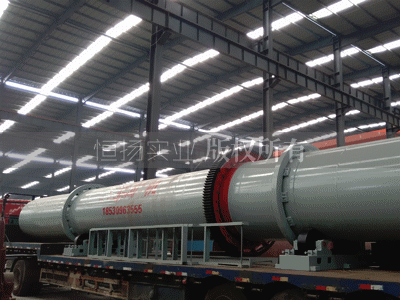

公司生产的转筒烘干机，颜色型号均可定制

转筒烘干机组成

转筒烘干机主要由筒体装置前后托轮装置、进出料装置、传动装置与齿轮罩等部件组成。(与烘干机配套的附属设备：燃烧室、喂料出料设备、收尘设备等均不属本机范围)。

公司生产的转筒烘干机采用新型扬料板装置，具有导向、均流、扬料等多项功能，能使物料在烘干机径向截面全面均布，料幕成为薄、均、全的状态，完全接触热气流，达到充分利用热能的目的。

上图为烘干机烘干常见部分产品后的对比效果图

烘干机选用合理的运行参数，煤耗量和电耗量比一般烘干机降低10-15%以上，台时产量提高10-15%以上，已在水泥和选矿企业得到了广泛的应用。

烘干机构造组成

转筒烘干机的主要内部结构

为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内装置扬板。扬板的种类有以下几种：

1、升举式扬板：适用于大块物料或易黏结在筒壁上的物料。

2、四格式扬板：适用于密度大，不脆的或不易分散的物料。该扬板将圆筒分为四个格，呈互不相通的扇状作业室，物料与热气体的接触面比升举式扬板大，并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。

3、十字形或架形扬板：适用于较脆及易分散的小块物料，使其物料能均匀地分散在筒体的整个截面上。

4、套筒式扬板：为复式传热(或称半直径加热)转筒烘干机的扬板。

5、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。

以上各种形式的扬板可以分布在整个筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装任何扬板。

• 采用多组合式扬料装置。我公司设计生产的烘干机在扬料装置系统上作了多方面的技术革新，采用了新型多组合式扬料装置，克服了传统烘干机的“风洞”现象，热效率高，煤耗降低20%左右。
• 适用多种燃烧炉使用：高温沸腾炉，磨煤喷粉炉以及人工加煤炉。
• 传动大小齿轮采用销柱可换齿轮，取代了传统的铸钢齿轮，节约成本投资，又大大降低了维修费用和时间。
• 采用集中控制系统，可实现大型企业微机中央监控管理。

转筒烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。因此需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘干机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。

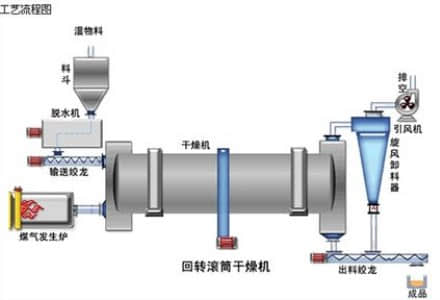

转筒烘干机烘干工艺流程，仅做参考

郑州恒扬实业有限公司是国内专业的大型矿山机械生产厂家，提供转筒烘干机以及塔式制砂楼、立式数控制砂机、移动破碎机、移动破碎站、垃圾分拣设备、碎石机、干粉制砂机、沙子除粉设备、烘干机、回转窑、锤式破碎机、重锤破碎机、数控圆锥制砂机、鹅卵石制砂机、花岗岩制砂机、水泥窑成套设备、生活垃圾处理设备、建筑垃圾处理设备等矿山建筑机械设备。价格合理及全程免费安装，欢迎各界人士莅临考察。如需了解转筒烘干机价格与详细参数等，尊请随时咨询。24小时咨询热线：156-3814-3333。
